On ouvre le capot d’une Mégane 3 pour vérifier un niveau ou tracer une panne électrique, et on tombe sur un enchevêtrement de boîtiers, de durites et de connecteurs sans repère clair. Le réflexe, c’est de chercher un schéma sous capot Mégane 3 en ligne. Le problème en 2026, c’est que la plupart des résultats renvoient vers des forums datés, des photos floues ou des tutos qui mélangent plusieurs versions du moteur.
Différences entre versions moteur Mégane 3 : un schéma ne vaut pas pour toutes
La Mégane 3 a été produite avec une dizaine de motorisations différentes, essence et diesel, sur deux phases (phase 1 de 2008 à 2012, phase 2 de 2012 à 2016). L’implantation sous capot varie sensiblement d’une version à l’autre.
Sur un 1.5 dCi, le boîtier fusibles compartiment moteur n’est pas câblé de la même façon que sur un 2.0 TCe. Les relais diffèrent, certains circuits n’existent pas selon les options (climatisation automatique, régulateur, feux xénon). Un schéma générique Mégane 3 peut induire en erreur si on ne filtre pas par motorisation et par phase.
Avant de chercher un document, on note trois informations sur la carte grise : le type mine (par exemple, RFA0E9), la date de première mise en circulation et le code moteur gravé sur le bloc. Ces trois données permettent d’identifier précisément la variante et d’éviter de travailler avec un schéma qui ne correspond pas à son véhicule.
Portails de documentation technique Renault et bases trans-constructeurs
Depuis la mise en conformité SERMI entre 2023 et 2025, les constructeurs européens sont tenus d’ouvrir davantage l’accès aux schémas électriques et aux données de diagnostic aux réparateurs indépendants. Renault propose un portail de documentation technique payant qui donne accès aux schémas d’interconnexions du compartiment moteur et de l’UCH (unité centrale habitacle).
Accès payant vs plateformes gratuites
Le portail officiel facture l’accès à l’heure ou au forfait. Pour un particulier qui cherche un seul schéma, le coût peut sembler disproportionné. C’est là qu’interviennent les bases de données de fusibles généralistes apparues depuis 2025.
Des plateformes comme StartMyCar proposent des diagrammes de fusibles par modèle, intégrés dans un ensemble d’outils techniques (couples de serrage, plans d’entretien). Ces bases trans-constructeurs fournissent des schémas standardisés, consultables en ligne, sans passer par les forums ni par la Revue Technique Automobile. On y trouve la correspondance fusible par fusible, avec la fonction associée (circuit ventilateur, pompe à carburant, injection).
La Revue Technique (RTA ou Haynes) reste une référence fiable, surtout en version numérique mise à jour. Les retours terrain récents signalent toutefois que certaines éditions papier anciennes comportent des erreurs de numérotation de fusibles sur les Mégane 3 phase 2.
Boîtier fusibles compartiment moteur Mégane 3 : lire le schéma sans se tromper

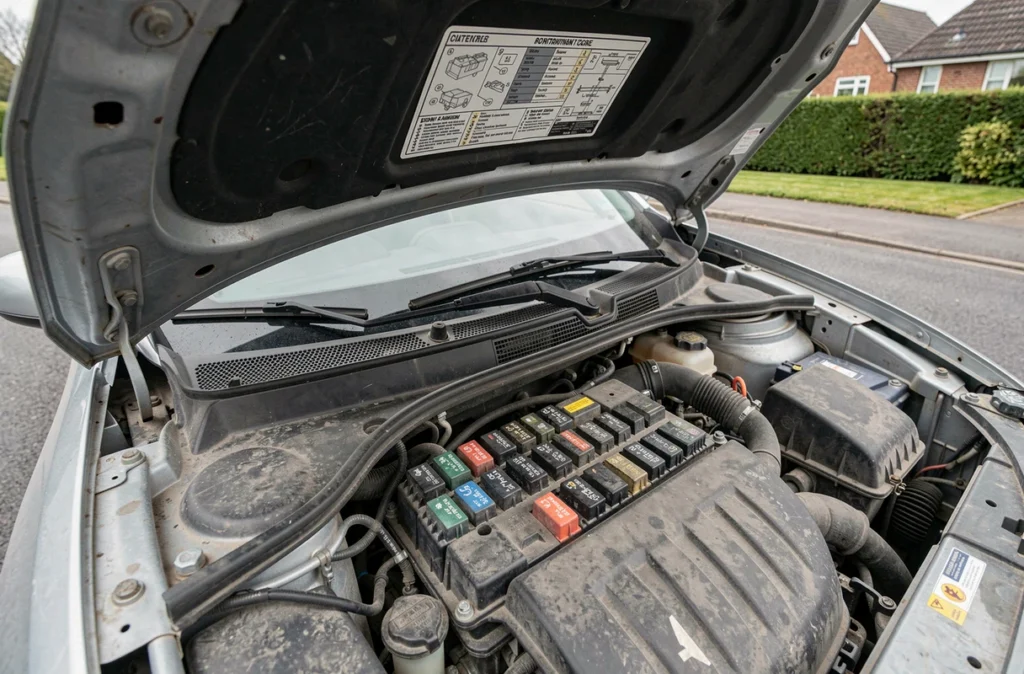

Le boîtier fusibles moteur se situe côté gauche du compartiment, à proximité de la batterie. Il regroupe les fusibles de puissance (maxi-fusibles) et les relais liés aux circuits critiques : démarrage, ventilateur de refroidissement, pompe à carburant, préchauffage (diesel).
- Les maxi-fusibles protègent les circuits à fort ampérage (direction assistée électrique, ventilateur haute vitesse). Ils se distinguent par leur taille et leur couleur, mais leur emplacement exact dépend de la motorisation
- Les relais sont souvent enfichés dans le même boîtier. Un relais qui « claque » à l’oreille ne garantit pas qu’il fonctionne correctement : un relais peut coller ou présenter une résistance interne excessive sans symptôme sonore
- Le couvercle du boîtier porte normalement un schéma sérigraphié. Sur les véhicules de plus de dix ans, ce marquage est souvent illisible, effacé par la chaleur et l’humidité du compartiment moteur
Distinction avec le boîtier fusibles habitacle
Le second boîtier se trouve dans l’habitacle, généralement côté conducteur, derrière la trappe en bas du tableau de bord. Il gère les circuits d’éclairage intérieur, de verrouillage centralisé, d’autoradio et d’instruments.
Quand on diagnostique une panne électrique, la confusion entre les deux boîtiers fait perdre du temps. Le schéma sous capot ne couvre que le boîtier moteur. Pour l’habitacle, c’est un second document, souvent dans une autre section de la documentation technique.
Diagnostic électrique Mégane 3 : quand le schéma ne suffit pas
Un schéma de fusibles montre l’emplacement et l’ampérage de chaque fusible. Il ne montre pas l’état réel du circuit en aval. Sur une Mégane 3 avec plus de dix ans d’âge, l’oxydation des connecteurs provoque des pannes intermittentes qu’aucun schéma ne permet de deviner.
Les cosses de batterie, les connecteurs du boîtier BSI (boîtier de servitude intelligent) et les masses moteur sont les points sensibles. Un fusible intact ne garantit pas que le circuit fonctionne. La méthode fiable consiste à mesurer la tension en bout de circuit, contact coupé puis contact mis, avec un multimètre.
Séquence de contrôle sur le terrain
- Vérifier visuellement chaque fusible du boîtier moteur (un fusible peut paraître intact et être fissuré en interne, vérification au multimètre en mode continuité)
- Contrôler la tension batterie : en dessous d’un certain seuil, les relais ne collent pas correctement et les symptômes imitent un fusible grillé
- Inspecter les masses moteur (câble de masse entre bloc et carrosserie). Sur la Mégane 3, une masse oxydée peut couper le circuit ventilateur ou le préchauffage sans déclencher de voyant au tableau de bord
- Tester les relais un par un en les intervertissant avec un relais identique du même boîtier, si le schéma confirme la compatibilité
Les retours varient sur la fiabilité des schémas trouvés sur les forums communautaires. Certains contributeurs partagent des documents scannés de bonne qualité, d’autres publient des versions annotées à la main qui introduisent des erreurs. Croiser au moins deux sources (base trans-constructeur et documentation Renault ou RTA) reste la précaution de base avant toute intervention.
Pour une Mégane 3 en 2026, le plus fiable reste de combiner un schéma issu d’une base technique standardisée avec une vérification physique systématique sous le capot. Un document précis ne remplace pas un multimètre, mais il évite de chercher à l’aveugle dans un compartiment moteur dense et mal éclairé.
